pátek 21. března 2014

Kindle futrál (doplněno)

Shodou okolností a řekou osudu jsem byl postaven před nutnost vytvořit obal pro Amazon Kindle. V zadání padala slova jako jednoduchost, láce, odolnost a skinovatelnost. Dal jsem se s chutí do toho a za slabou hodinku bylo dílo dokonáno. A protože obrázek je lepší tisíce slov, budu již jen lehce komentovat...

[Publikováno 30.9.2010 a postupně aktualizováno 7.10.2010 a 21.3.2014]


Materiál a nářadí
Budeme potřebovat:
  • Materiál na samotný obal. Zde je použit plast Forex o tloušťce 3 mm. Forex je používán na výrobu reklamních cedulí, má tvrdou svrchní vrstvu a lehce vypěněné jádro. Je lehký a houževnatý, skvěle se lepí kyanakrylátovými lepidly. Použil jsem ho proto, že byl zrovna po ruce. Stejně tak lze použít tvrdý kartón a pod.
  • Lepící pásku na hřbet. Použil jsem pásku vyztuženou skelným vláknem. Opět byla po ruce a mám ji vyzkoušenou v modelářské praxi. Alternativně lze použít i nějakou další, která snese častější ohýbání.
  • Tenký Mirelon jako výstelka pro ochranu displaye. Nemusí být, ale pro klid duše jsem ji přidal. Alternativně lze použít filc nebo nějakou měkčí látku.
  • Samolepicí oboustranný suchý zip. Zde je použit Dual Lock od firmy 3M. Mám ho opět ověřen z modelářské praxe. Nic solidnějšího neexistuje. Pokud nepočítáte s tím, že budete z obalu Kindle často vyndávat, můžete použít oboustrannou lepicí pásku.
  • Lepidlo. Nejlépe nějaké kontaktní. Zde jsem použil Hercules pouze pro to, aby si kamarád mohl obal vystajlovat (děsný výraz, ale bylo mi líto se o něj nepodělit) podle svého (viz. dále).
  • Nějaká šepleť (viz. obrázek).
Potřebný materiál a nářadí.
Pracovní postup
A jdeme na to...


1. Řezání
Z materiálu na obal vyřízneme dvě desky o velikosti 195x130 a jednu (na hřbet) o velikosti 16x195.

Poznámky
  • Jsa původem strojař, udávám míry v milimetrech, tj. v čárečkách, co jsou na pravítku nejblíž u sebe.
  • Psa k řezání zpravidla netřeba, ale hodí se pro zklidnění nervů a desinfekci řezných ran.
Nařezané díly obalu.

2. Úprava hran a rohů
Pokud chceme mít zakulacené hrany a rožky, tak je napřed seřízneme a následně zakulatíme brusným papírem. Máte-li brusný papír nalepený na špalíku dřeva, nebo jste vlastníkem brusné kostky, půjde vám to lépe.
Odřezání rožků.

Zaoblení rožků a hran brusným papírem.
3. Kompletace obalu
Ponejprv za pomoci lepící pásky upevníme hřbet mezi desky. Lepíme z venkovní strany, abychom mohli desky zavírat. Jak to má přesně vypadat si prohlédněte na následujících fotkách.
Slepení desek a hřbetu lepicí páskou.
V dalším kroku vlepíme měkkou výstelku chránící display. Pokud máme plastové desky, nemusíme výstelku bezpodmínečně použít, protože desky nepřijdou při normálním provozu s displayem do kontaktu.

Poznámka
  • Zde je použit Hercules proto, že půjde bez problémů rozlepit a kamarád si tam vlípne to, co bude chtít..
Vlepení výstelky.

Zatížení lepených ploch při vlepování výstelky.
4. Připevnění čtečky do obalu
Čtečka je připevněna suchým zipem. Pokud ji nemíníte z obalu vytahovat, klidně použijte oboustrannou lepicí pásku, ta je nižší a můžete tak zúžit hřbet z 16 mm třeba na 12.
Nalepení suchých zipů.

Kontrola, zda vše pasuje a Kindle je pěkně zahnízděn.

5. Design
Jelikož je tento obal určen pro mého dobrého kamaráda, který je navíc velice zatížen na design a umění zvláště, bylo jasné, že jej nemůžu nechat jen tak bílý. Dlooooouho jsem hledal po domě něco skutečně osobitého, postupně zavrhl různé typy látek včetně roletoviny, rifloviny, zbytky tapet včetně samolepicích, starých maskáčů i puntíkovaného šátku až jsem nakonec uspěl v kuchyni...

Poznámka
Opět lepeno Herculesem, neboť si nejsem 100% jist, zda si tam neplácne nějakého ohleděného Dalího...

Lepení obálky.

6. Hotovo
A můžeme si číst... Pokud si ještě seženete gumičku zvanou kloboukovka, můžete ji připevnit stejně jako zde a pak vám bude držet obal bezpečně zavřený stejně jako u originálu.

Pokud by někoho zajímala hmotnost:

  • Tento futrálek: 120 g

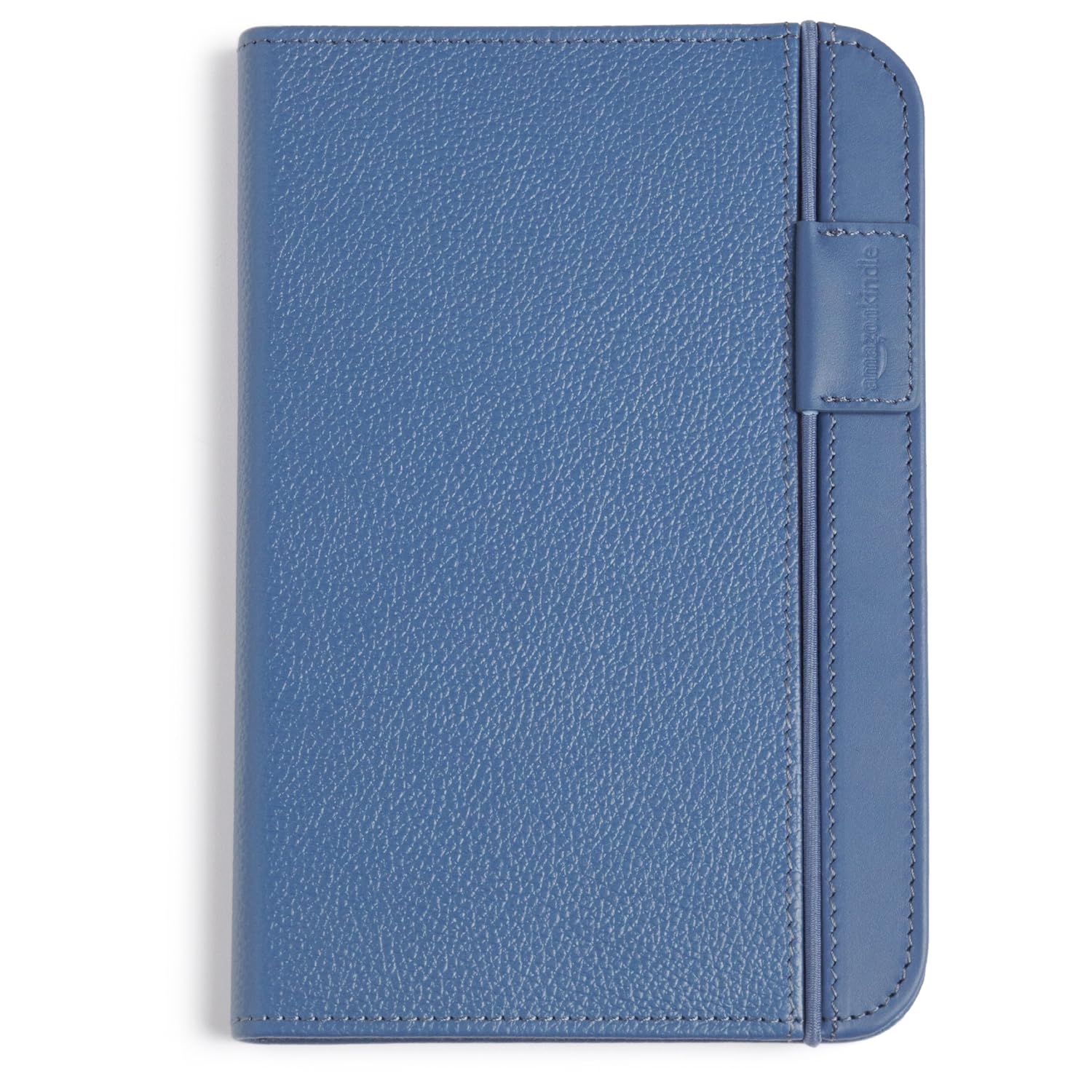

  • Originální obal s lampičkou 222 g
  • Kindle 226 g

Hotovo!

7. Facelifting (doplněno 7.10.2010)
Můj kamarád pohrdl designově naprosto jedinečným provedením futrálu a přetvořil jej za pomocí samolepicí tapety z Hornbachu (1 m á 70,-) v naprosto tuctovou záležitost...

Výstelka bude časem filcová, zatím je ve fázi shánění.

Co dodat? Obyčejný zápisník...

8. Dobrý design se nezapře (doplněno 21.3.2014)
Tohle mi dnes poslal kamarád z bodu 7. Zahřálo mě to u srdce:

...tebou vyrobený obal na Kindle má za sebou zajímavou historii. Po nákupu ocelí vyztuženého obalu sice potupně skončil ve skříni, ale při nákupu dceřina Kindle Touch se opět hodil. Tam ale jeho cesta neskončila a zjistil jsem, že ho dcera dodnes úspěšně používá k tabletu. Oproti továrním obalům má několik výhod. Nedá se lehce promáčknout a hodně vydrží...


10 komentářů:

  1. Mimo pochvaly pěkného nápadu na obal futrálu, bych mě jen zajímalo, zda ti nové komentáře chodí na e-mail. A proč máš ověřování "robotů".

    OdpovědětVymazat
  2. Email notification: teď jsem to nastavil, tak uvidím.
    Ověřování robotů (cituji): Návštěvníci přidávající komentáře do vašeho blogu budou požádáni o ověření pomocí slova, což pomůže omezit spam v komentářích.

    OdpovědětVymazat
  3. Komentáře už chodí. Je potřeba nastavit:
    Nastavení/Komentáře/E-mailové oznámení o komentáři.

    OdpovědětVymazat
  4. Mohu vaš návod publikovat na: http://www.amazon-kindle.cz ?

    OdpovědětVymazat
  5. Ano, můžete. Jen přidejte informaci, odkud jste čerpal.

    OdpovědětVymazat
  6. No ja som volil papierový obal z jednoduchého DVD. DVD skončilo v koši na odpadky a Kindle v obale. :-)Pasuje tam dokonale. Ale aj tak zvažujem nákup origoš puzdra s lampičkou z Amazonu. Je predsa len pevnejšie.

    OdpovědětVymazat
  7. Moc hezký (a vtipný) návod. Asi ušetřím 500,- za originál a taky si něco stvořím (jen ta lampička mne trápí - máte nějaké nápady?)

    OdpovědětVymazat
  8. Lampička: V originále je takový plochý pásek, který se vysune z boku a jsou na něm cca 4 diody. Šťávu si to bere ze štěrbin v levém boku Kindlu, kde se zaklapává originální obal.
    V amatérské praxi bych zvolil nějaké svítítko od 'rákosek' s klipem, třeba něco takového:
    http://www.prolov.cz/foto-zbozi/velke/svitilny-s-klipem-svitilna-1-ultra-led-klip-1.jpg

    OdpovědětVymazat
  9. Skvělý návod. Věřím, že pouzdro čtečku dobře ochrání. A i ten nápad s múkou se mi líbí :-) Odradila mě výška (tloušťka) a vnitřek.

    OdpovědětVymazat
  10. No jo, je to něco za něco. Forex se vyrábí i tenčí, ale těch pár milimetrů to asi nezachrání. Pak nezbývá než jít do něčeho profesionálnějšího.

    OdpovědětVymazat
